As motherboards da série ASUS Prime são habilmente concebidas para libertar todo o potencial dos processadores Intel® de 12ª geração. Com um design de energia robusto, soluções de refrigeração abrangentes e opções de ajuste inteligentes, a Prime B660 oferece aos utilizadores e montadores de PCs uma gama de opções de ajuste de desempenho através de funcionalidades intuitivas de software e firmware.
FLEXIBILIDADE Os controlos abrangentes constituem a base da série ASUS Prime. A motherboard Prime B660 reúne ferramentas flexíveis para ajustar todos os aspetos do seu sistema, permitindo ajustes de desempenho que se adaptam perfeitamente à sua forma de trabalhar e maximizam a produtividade.
Controle Inteligente
Eficiência Energética Completa A Unidade de Processamento de Energia (EPU) otimiza automaticamente o consumo de energia e maximiza a poupança de energia com o modo Ausente — uma definição inteligente que cria um cenário extremo de poupança de energia ao desligar controladores de E/S não utilizados.
Controlos flexíveis de arrefecimento a ar e líquido O software ASUS Fan Xpert 2+ oferece um controlo abrangente sobre ventoinhas, bombas de água e coolers all-in-one (AiO). Seja com ar ou água, o modo Auto-Tuning configura todos os parâmetros de forma inteligente com um único clique. Existe também o modo Extreme Quiet, que reduz a velocidade de todas as ventoinhas para abaixo do mínimo padrão, mantendo o sistema silencioso durante tarefas ligeiras. As ventoinhas, bombas de água e coolers AiO também podem ser controlados através da UEFI BIOS.
Controlo de potência digital preciso O módulo regulador de tensão (VRM) Digi+ oferece um controlo em tempo real sobre a queda de tensão, alternando automaticamente as definições de frequência e eficiência energética. Também permite ajustar a sua CPU para máxima estabilidade e desempenho.
BIOS UEFI O conceituado ASUS UEFI BIOS oferece tudo o que precisa para configurar, ajustar e otimizar o seu sistema. Oferece opções simplificadas de forma inteligente para principiantes em PCs, além de características abrangentes para veteranos experientes.
Ajuste avançado para quem gosta de ajustes a sério Um modo avançado intuitivo oferecido pela UEFI permite-lhe assumir o controlo total. Uma funcionalidade de pesquisa integrada facilita a localização de opções, e diversas funções avançadas permitem fazer ajustes inteligentes e precisos para ajustar o desempenho da forma que desejar.
Configuração rápida e simples O modo EZ exibe definições e estatísticas vitais e também oferece assistentes guiados, funcionalidade de arrastar e largar e aplicação de definições importantes com apenas um clique — tudo para o ajudar a colocar o seu equipamento em funcionamento rapidamente.
Overclocking de IA Ative o overclocking de IA através de um atalho.
Controlo gráfico intuitivo do ventilador Ajuste as definições individuais do ventilador simplesmente arrastando uma curva com o rato.
Modo Aura Ligado/Desligado (Furtividade) Ative ou desative facilmente a iluminação Aura RGB ou todos os LEDs integrados para um toque estético suave.
RESFRIAMENTO A série Prime B660 foi concebida com vários dissipadores de calor integrados e uma variedade de conectores de ventoinhas híbridas para garantir que o seu equipamento se mantém fresco e estável sob cargas de trabalho intensas.
Dissipadores de calor Dissipador de calor M.2 O dissipador de calor M. 2 evita a limitação que pode ocorrer com o armazenamento M. 2 durante transferências prolongadas. O dissipador de calor é fixado por parafusos imperdíveis.
Dissipador de calor e almofadas térmicas VRM O dissipador de calor e as almofadas térmicas do VRM melhoram a transferência de calor dos MOSFETs e dos indutores para um melhor desempenho de arrefecimento.
Mais fresco por design A série Prime B660 apresenta controlos de refrigeração abrangentes que podem ser configurados através do software Fan Xpert 2+ ou da UEFI BIOS.
Múltiplas fontes de temperatura Cada conector pode referenciar dinamicamente três sensores térmicos. O Fan Xpert 2+ permite mapear a temperatura das placas gráficas ASUS compatíveis para otimizar o arrefecimento para tarefas que exigem uma utilização intensiva de GPU e CPU.
Cabeçalho da bomba AIO Um cabeçalho PWM/DC dedicado para configurações de arrefecimento a água independentes.
*O conector da bomba AIO suporta 1 amp, e o conector da bomba de água+ suporta 3 amp.
Proteção Inteligente Um circuito integrado dedicado protege cada conector do ventilador contra o sobreaquecimento e a sobrecorrente.
Ventilador PWM/DC de 4 pinos Cada cabeçalho integrado suporta a deteção automática de ventiladores PWM ou DC.
DESEMPENHO A série Prime B660 foi desenvolvida para lidar com os núcleos adicionais e a maior largura de banda dos processadores Intel® de 12ª geração. As motherboards ASUS B660 oferecem todas as características essenciais para aumentar a produtividade diária, para que o seu sistema esteja preparado para a ação com energia estável, arrefecimento intuitivo e opções de transferência flexíveis.
Design de energia robusto A energia estável é essencial para extrair o máximo desempenho dos processadores Intel de 12ª geração. O Prime B660-PLUS D4 foi concebido para satisfazer as exigências destes CPUs com alta contagem de núcleos.
Conector ProCool O conector proprietário amplia a ligação da motherboard à PSU com um conector de 8 pinos que passa 12 volts de energia diretamente para os processadores. Cada conector possui pinos sólidos que podem suportar mais corrente do que os conectores de pinos ocos.
Memória DDR4 5066(OC) As melhorias no design de encaminhamento de rastreio proporcionam aos processadores Intel mais recentes um acesso melhorado à largura de banda da memória. A tecnologia ASUS OptiMem mapeia cuidadosamente os caminhos de sinal da memória em diferentes camadas da PCB para reduzir a distância do caminho e adiciona zonas de blindagem que reduzem significativamente a diafonia.
ASUS OptiMem As revisões no encaminhamento de rastreio da motherboard proporcionam aos processadores Intel mais recentes acesso irrestrito à largura de banda da memória. A tecnologia ASUS OptiMem mapeia cuidadosamente os caminhos de sinal da memória em diferentes camadas da PCB para reduzir as vias e adiciona zonas de blindagem que reduzem significativamente a diafonia.
Benefícios do ASUS OptiMem: Melhor estabilidade e compatibilidade de memória
Permite latências de memória mais baixas a tensões equivalentes
Margem de frequência de memória melhorada
As motherboards com tecnologia OptiMem foram testadas com o software de simulação Synopsys HSPICE
Armazenamento
Três slots M.2 (até 64 Gbps) O Prime B660-PLUS D4 oferece um total de três slots M. 2 que suportam velocidades de transferência de dados até 64 Gbps através de PCIe® 4.0, permitindo um arranque mais rápido e tempos de carregamento de aplicações com unidades de sistema operativo ou de aplicações.
* As velocidades reais de transmissão serão inferiores à velocidade máxima teórica.
* O M.2_1 e o M.2_2 suportam PCIe4.0x4, o M.2_3 suporta PCIe4.0 x2
Conectividade Slot PCIe® 4.0 As motherboards Prime B660 foram concebidas especificamente para CPUs Intel® Core™ de 12ª geração e oferecem conectividade PCIe® 4.0 para os GPUs mais recentes. A ampla largura de banda e as velocidades de transmissão ultrarrápidas permitem criar montagens ricas em funcionalidades que podem lidar com cargas elevadas sem esforço.
USB 3.2 Gen 2x2 Type-C® Várias portas USB suportam equipamentos de última geração carregados com periféricos, incluindo conectores USB Tipo C® traseiros com USB 3.2 Gen 2x2 rápido para velocidades de transmissão até 20 Gbps.
Suporte Thunderbolt™ 4 A Prime B660-PLUS D4 conta com suporte Thunderbolt™ 4 através de um conector integrado. Com a mais recente placa adicional ASUS ThunderboltEX 4, certificada pela Intel, permite velocidades bidirecionais até 40 Gbps num único cabo. Além disso, esta placa possui uma função de ligação em cadeia para ligação de vários ecrãs e suporta ecrãs com uma resolução até 8K. Também pode fornecer até 100 watts de energia para dispositivos de carregamento rápido.
Realtek 2,5 Gb Ethernet A ligação Ethernet de 2,5 Gb reduz a sobrecarga da CPU e proporciona uma transferência de dados mais rápida e suave.
Personalização Sincronização de Aura
Supere a concorrência Um sistema para entusiastas bem afinado merece uma estética à altura. O ASUS Aura oferece um controlo total da iluminação RGB com uma variedade de predefinições funcionais para os LEDs RGB integrados, bem como fitas e dispositivos ligados aos conectores RGB integrados — e tudo isto pode ser sincronizado com um portfólio cada vez maior de hardware compatível com Aura.
Cabeçalhos endereçáveis Gen 2 Três conectores endereçáveis Gen 2 são capazes de detetar o número de LEDs em dispositivos RGB endereçáveis de segunda geração, permitindo que o software personalize automaticamente os efeitos de iluminação para dispositivos específicos. Os novos conectores oferecem também compatibilidade com versões anteriores dos equipamentos Aura RGB existentes.
Caixa de Arsenal O Armoury Crate é um novo utilitário de software concebido para oferecer um controlo centralizado dos produtos suportados. A partir de uma interface única e intuitiva, o Armoury Crate permite personalizar facilmente a iluminação e os efeitos RGB para cada dispositivo compatível no seu arsenal. O software também oferece controlo de definições para um número cada vez maior de produtos ASUS, incluindo preferências de teclado e rato. O Armoury Crate oferece ainda o registo de produtos e notícias dedicadas para o ajudar a manter-se em contacto com a comunidade ASUS.
Q-LED As luzes de resolução de problemas Q-LED integradas fornecem aos montadores de PC um indicador rápido para confirmar se os principais componentes — CPU, RAM, placa gráfica, dispositivos de armazenamento — estão a funcionar normalmente durante o arranque.
SafeSlot Core+ O SafeSlot Core+ é o slot PCIe exclusivo da ASUS, reforçado com um suporte de aço inoxidável de peça única que protege o slot contra danos. A tampa metálica está firmemente fixada à ranhura com ganchos, e todo o conjunto está firmemente ancorado à PCB com pontos de soldadura reforçados para proporcionar uma base segura para placas gráficas de alto desempenho.
Pontos de soldadura reforçados em redor dos pinos PCIe e DIMM.
As inserções de metal mantêm as placas gráficas alinhadas corretamente durante a instalação.
Os painéis laterais de metal apresentam ganchos que fixam firmemente o corpo da ranhura.
LANGuard
Aumento da produtividade 2,5 vezes maior tolerância a surtos O ASUS LANGuard é uma funcionalidade de proteção de rede ao nível do hardware que integra tecnologia avançada de acoplamento de sinal e condensadores anti-EMI premium montados à superfície para melhorar a taxa de transferência e garantir uma ligação mais fiável.
Proteção contra sobretensão
Projeto de energia de proteção de circuitos de classe mundial Um design de circuito exclusivo com reguladores de voltagem integrados para proteger a sua motherboard contra danos causados por tensões elevadas inesperadas de fontes de alimentação instáveis ou inferiores.
Proteção contra sobrecorrente DRAM
Prevenção de danos por curto-circuito Os fusíveis rearmáveis integrados previnem danos por sobrecorrente e curto-circuito. Este estende-se para além das portas de E/S até à DRAM, protegendo a vida útil do seu sistema e dos dispositivos ligados.

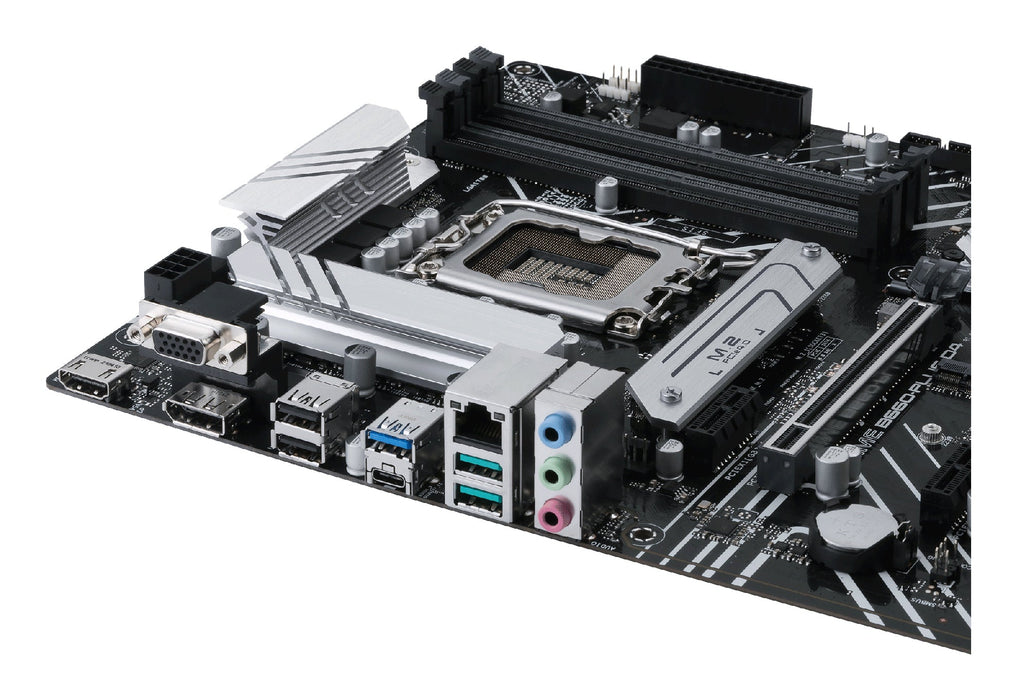

E/S traseira em aço inoxidável
3X de resistência à corrosão para maior durabilidade Os painéis de E/S traseiros em aço inoxidável resistentes à corrosão, unidos com óxido de crómio, têm uma vida útil três vezes superior à dos painéis comuns.
Fabricante do processador |
Intel |
Tomada do processador |
LGA 1700 |
Série de processadores compatíveis |
Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9, Intel® Pentium® Gold |
Tomadas de processador suportadas |
LGA 1700 |
Tipos de memória suportados |
DDR4-SDRAM |
Número de slots de memória |
4 |
Tipo de slots de memória |
DIMM |
Canais de memória |
Canal duplo |
Compatibilidade ECC |
Não ECC |
Velocidades de relógio de memória suportadas |
2133,2400,2666,2800,2933,3000,3333,3400,3466,3600,3733,3866,4000,4266,4400,4600,4800,5000,5066 MHz |
Memória interna máxima |
128 GB |
Memória sem buffer |
Sim |
Tipos de unidades de armazenamento suportados |
HDD e SSD |
Interfaces de unidade de armazenamento suportadas |
M.2, PCI Express 4.0, SATA III |
Número de HDDs suportados |
4 |
Número de unidades de armazenamento suportadas |
7 |
Suporte RAID |
Sim |
Níveis de RAID |
0, 1, 5, 10 |
Conectores USB 2.0 |
2 |
Conectores USB 3.2 Gen 1 (3.1 Gen 1) |
2 |
Número de conectores SATA III |
4 |
Conector de saída S/PDIF |
Sim |
Conector de áudio do painel frontal |
Sim |
Conector do painel frontal |
Sim |
Conector de alimentação ATX (24 pinos) |
Sim |
Conector do ventilador da CPU |
Sim |
Número de conectores do ventilador do chassis |
3 |
Conector de intrusão do chassis |
Sim |
Conector de alimentação EPS (8 pinos) |
Sim |
Número de conectores COM |
1 |
Conector TPM |
Sim |
Cabeçalhos Thunderbolt |
1 |
Conector de pino LED RGB |
Sim |
Nº de portas USB 2.0 |
2 |
Nº de portas USB 3.2 Gen 1 (3.1 Gen 1) Tipo A |
1 |
Nº de portas USB 3.2 Gen 2 (3.1 Gen 2) Tipo A |
2 |
Nº de portas USB 3.2 Gen 2 (3.1 Gen 2) Tipo C |
1 |
Portas Ethernet LAN (RJ-45) |
1 |
Número de portas VGA (D-Sub) |
1 |
Número de portas HDMI |
1 |
Versão HDMI |
2.1 |
Quantidade de DisplayPorts |
1 |
Versão DisplayPort |
1.4 |
Saídas de auscultadores |
3 |
Tipo de conector USB |
USB Tipo A, USB Tipo C |
Ethernet LAN |
Sim |
Tipo de interface Ethernet |
Ethernet de 2,5 Gigabits |
Wi-fi |
Não |
Chipset da placa-mãe |
Intel B660 |
Canais de saída de áudio |
7.1 canais |
Componente para |
PC |
Fator de forma da placa-mãe |
ATX |
Família de chipsets de motherboards |
Intel |
Tipo de fonte de alimentação |
ATX |
Sistemas operativos Windows suportados |
Windows 10 x64, Windows 11 x64 |
Ranhuras PCI Express x1 (Gen 3. x) |
2 |
Ranhuras PCI Express x16 (Gen 3. x) |
1 |
Ranhuras PCI Express x16 (Gen 4. x) |
1 |
Número de slots M.2 (M) |
3 |
Tipo de BIOS |
UEFI AMI |
Tamanho da memória da BIOS |
128 Mbit |
Limpar jumper CMOS |
Sim |
Código do Sistema Harmonizado (SH) |
84733020 |
Largura |
305 mm |
Profundidade |
244 mm |
Altura |
53 mm |
Cabos incluídos |
SATA |
Peso |
891 g |
